陶瓷缺陷分析－－釉薄

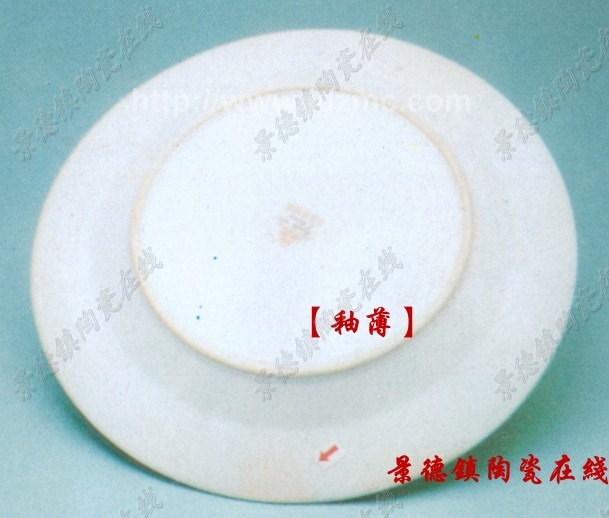

釉薄
制品表面由于釉层过薄形成局部釉面不光亮的现象
产生原因：
(1）釉浆浓度太低，含水份太高．
(2)坯体太湿或撩水过涌，吸釉率差。
(3)荡釉车速过快，离心力大，导致釉层过薄。
(4)操作太快，浸釉和涂釉时间太短或浇釉、射釉太少，釉层厚度不够．
(5)釉浆悬浮性能差，使用时搅拌不勤，釉浆发生沉淀，表层水份太高。
解决办法：
(1）调节釉浆比重，使用釉浆浓度与坯体品种相适应．
(2)控制坯体的干湿程度，一般控制坯体的含水率在5％以下，施釉适宜。
(3)根据不同品种调整车速。
(4)保证施釉时间，从而确保釉层厚度一般在0.3～0．35mm。
(5)增加釉浆的悬浮性，使用时应勤搅拌，生产中常用氯化铵或食盐来调节釉浆的悬浮性能。
