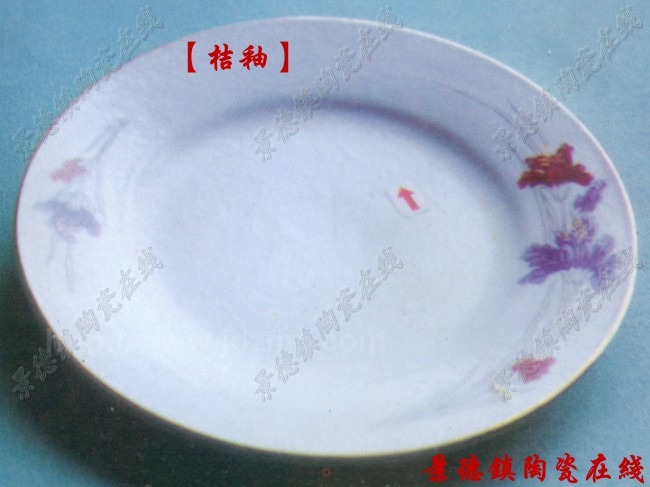

桔釉
制品釉面类似枯皮状.
产生原因:
(1)釉料高温粘度大、流动性差.
(2)坯体内碳酸盐、有机物在氧化阶段分解不完全,而当釉面熔融后,这些盐类和有机物继续分解产生的气体被封闭在釉面内.
(3)釉料未充分熔融.
(4)釉面玻化时升温过急,烧成温度过高,釉面产生沸腾现象.
解决办法:
(5)调整釉的配方,适当降低釉料的熔融温度和高温粘度,增加其流动性.
(2)按照烧成曲线,要求氧化适时且充分,根据釉料的熔融温度适当控制烧成温度,同时严防过火或玻化后,突然升温使釉层沸腾.
