“火石红”探微

　　老一辈的古瓷鉴定专家为中国古陶瓷的鉴定积累了丰富的经验，但由于时代和科学技术的局限，传统的理论和观点有许多值得商榷之处，有关火石红的论述多停留在表面的感性层面上。因而对火石红科学研究和试验分析就显得十分迫切和必要。

古瓷专家对火石红的论述

　　耿宝昌先生《明清瓷器鉴定》第3页云："元、明以来胎体足部所呈现的火石红痕，时代越早便越浓重，到清代乾隆初期便渐行消失。"第374页又说："火石红：胎体内含有矿物质，在不施釉的部位，受火自然泛出，或有意涂的酱泥，现今景德镇复制的元、明青花器,以新砂垫烧，或是入窑前新瓷胎的砂底受了潮，也会出现火石红现象。"
　　张福康先生在《中国古陶瓷的科学》第122页中云："元青花瓷器的器底露胎处常呈现出浅浅的橘红色，俗称"火石红"，俗称"窑红"。火石红是由胎中的铁质和可溶性盐类在干燥过程中在露胎的器底处富集，在烧窑结束后的冷却过程中由于二次氧化便出现这种色调，现代景德镇仿制的元、明青花器，人为地在器底涂上一层含铁量较高的酱水，或以受潮的新砂垫烧，也会出现火石红。"

火石红及其成因

　　本人曾将火石红作过X射线晶体结构分析，得出的结论是：褐铁矿的色泽由浅黄至黑褐。
　　火石红的真正形成原因是由于元明清景德镇青花瓷器的胎是由瓷石或瓷石加高岭土而烧成的。瓷石和高岭土中都含有一定数量的铁，瓷石中的铁元素多数以铁的氧化物晶体的形式存在，而高岭土中的铁元素则是以胶体铁离子的形式存在于胎土之中。铁元素在1200℃以上的高温烧瓷过程中就会形成瓷铁矿晶体，出窑后磁铁矿晶体经过长期的氧化和分解就会形成褐铁矿，也就是我们常见到的火石红。实验矿物学的理论和我们实际所观察到的情况相吻合，我们实际观察到的情况是：瓷器在出窑时是不会有火石红的，因为出窑时是磁铁矿在短时间内是不会被氧化成火石红的，我们所看到的古瓷上的火石红痕时由于磁铁矿长期氧化分解而生成的次生矿物，不是烧出来的，而是长出来的。我们所见到的火石红都是经过百年以上的时间氧化而成的。这与传统观念认为火石红是烧窑时降温阶段二次氧化而形成是不同的。
　　影响火石红成因的主要因素有：
1. 出窑后氧化的时间长短对火石红有直接的影响，时间越长火石红就越浓重。
2. 与胎土中的含铁量有关，含铁量越多的胎土火石红就越浓重。
3. 瓷器烧造的温度和气氛对火石红有影响。
4. 与胎釉的细密、粗松程度有关。越是胎釉粗松的，火石红就越浓重。
5. 与后天的使用情况有关系。

传统"火石红"观念需要商榷之处

　　传统观念认为火石红石出窑之前在降温阶段被二次氧化而成的。这种观点首先与实验矿物学的现有理论相冲突，在高温条件下铁元素是不可能生成褐铁矿，只能生成磁铁矿，而磁铁矿是黑色的，这与我们看到的实际情况是相吻合的。磁铁矿在出窑前降温阶段是不会被二次氧化成火石红的，原因是时间太短。真正的肉眼能看得见的火石红至少需要百年左右的时间才能生成。而事实也证明景德镇防治的元明清青花瓷器上的火石红不是在烧瓷过程中自然二次氧化而成的，而是有意涂抹上去的。如果火石红能够烧出来，景德镇的仿古高手就不必为仿不出火石红而苦恼了。
　　传统观念认为火石红时代越早就越浓重，到乾隆初期便渐行消失。而大量的实物证实，时代晚的火石红以有比此时代早的火石红浓重，乾隆之后直到清晚期的古瓷有些也有明显的火石红痕。
　　传统观念之所以会出现以上的偏差，是因为对火石红的真正成因和影响火石红生成的诸多因素没有科学全面地分析。火石红是鉴别古瓷真伪的重要依据，同样可以作为古瓷断代的重要参考因素。但不能仅凭火石红断代，那样是片面的，不科学的。

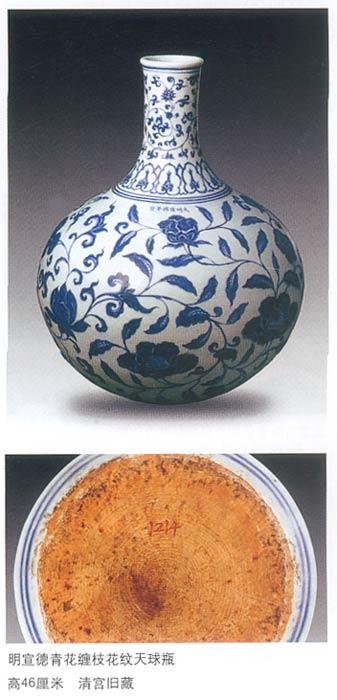

古瓷火石红的分布特点

　　火石红主要生长在古瓷的以下部位：
1. 底足的胎釉结合部。
2. 无釉的砂底。
3. 胎釉上较大的磁铁矿晶体周围。
4. 缩釉和薄釉处。
5. 早期生成的釉面片纹中。
6. 个别气泡和空洞周围。

如何辨别真火石红

1. 真火石红的分布符合长期生长的自然规律。
2. 真火石红的色调变化自然，相互之间有继承关系。
3. 真火石红从胎骨中泛出，深入胎骨不虚浮。
4. 真火石红的色泽柔和明亮，有半金属光泽。

有关元青花火石红的探讨

　　关于元青花火石红的问题，目前出现了两种观点：一种认为元青花的火石红比较浓重，没有明显红色火石红痕的元青花就不是真品。显然这种观点是错误的，原因很简单，任何朝代的古瓷的火石红都有浓淡之分，绝
非千篇一律。另一种观点认为有些元青花底足露胎处没有火石红。持这种观点的人是以土耳其托普卡比宫博物馆的部分元青花为依据。其实这些元青花只是火石红浅淡而已，没有火石红的元青花是不存在的。因为只要胎中含有铁元素，经过长期氧化就一定会有火石红。
　　元代青花的胎有两种：一种是单元配方的瓷石，这种胎的底足火石红较浅淡。因为单元配方的胎是由纯瓷石配制的，瓷石中的铁元素是以矿物晶体颗粒的形式存在的，这种晶体颗粒在胎土淘洗过程中容易被淘洗剔除，即使没有被掏出的铁元素，也不会均匀的分布在胎中，而是以晶体形式富聚，这种现象导致胎中的铁元素浓度很底，烧成之后虽经长期氧化，但生成的火石红的浓度就很底，凭肉眼观察不明显。另一种胎是二元配方的，火是红比较浓重。采用二元配方的元青花瓷胎是由瓷石加高岭土而制成的，高岭土是被完全风化的沉积土，这种土中的铁元素是以胶体形式存在，也就是以离子形式均匀地分布在胎中，胎中的铁元素浓度比纯瓷石胎的铁元素的浓度要明显高，所以瓷器出窑后经长期氧化就会形成较明显的火石红痕。
