陶瓷器收藏还应注重保养

　　陶器是用河谷沉积土、普通泥土等无机物做原料，经过800摄氏度至900摄氏度焙烧，使之硬化而成的物品。由于原料等基础因素决定了其不透明性、有小孔、吸水性等特点。陶器的种类很多，有红陶、灰陶、黑陶、白陶、彩陶、彩绘陶和釉陶等品种。



　　由于陶的抗压强度不高，和瓷器相比烧制温度偏低，脆而易碎是它的典型特征，所以在收藏时要防止硬物对它的碰撞，同时还要防止器物之间的碰撞。小件器物可放在锦盒之中保存，大件器物切忌堆放，应以柜架存放为妥。



　　陶器由于质地较为疏松，具有很强的吸水性，陶器在大量吸收水分的同时，一些可溶性盐类和其他杂质也会侵入陶器内部，当温度发生变化时，盐类的结晶和溶解现象反复交替变更，会使器物变得更加脆弱。对于那些无釉的陶器，不要用湿手或脏手去触摸，陶器粘上污渍之后是极难去掉的。对于彩陶要时刻注意颜料中的胶结材料是否老化，发现脱落时应用10%的聚醋酸乙烯脂丙酮溶液粘贴。釉陶由于烧成温度较高，其强度和耐火性优于一般陶器，但要注意其釉层是否完整，盐类会在无釉处进入胎体。可以说可溶性盐类是陶器收藏中最主要的危害，短时间内根本看不出变化，但时间一长（2年至3年），器表就会泛白，其结晶物会造成釉层剥落。如果釉和胎的结合程度好，可以用清水洗涤洗去盐；如果釉和胎的结合程度不好，应以高分子材料固定，再施以洗涤法。对于那些年代久远，非常脆弱的器物，无法采用水洗时，可以采用纸浆包裹置换法，将吸水性能良好的纸张（如过滤纸等）搅碎成纸浆，然后敷在器物上，这样器物中的盐类物质会转移到器表，并在纸上结晶。反复敷涂若干次即可去掉盐分。



　　瓷器篇



　　瓷器的质地较陶器致密坚硬，且光滑不易吸水，气孔壁较小，在纤维结构上含有较多的玻璃态和一定量的莫来石晶体，这些瓷器的特征，使光线、有害气体、虫害等都不会对它产生作用。但在制造过程中，受本身材质所限，瓷器脆而易碎，所以，瓷器保护的重中之重是防震、防挤压、防碰撞。小件瓷器必须入锦盒收藏，而且要一器一盒，以防相互之间的摩擦碰撞。裸放的大件器物要放稳，周围环境中不能有易倒的硬物。虽然瓷器不怕有害气体，但某些物质的溶液对瓷器是有害的，如碱对釉有腐蚀作用，强酸可以改变瓷器表面光泽，使彩绘变色。所以，瓷器的收藏必须远离污染源。一旦瓷器染上污垢，可以用清水洗涤，但不要用较强的化学试剂，以防伤及釉面。

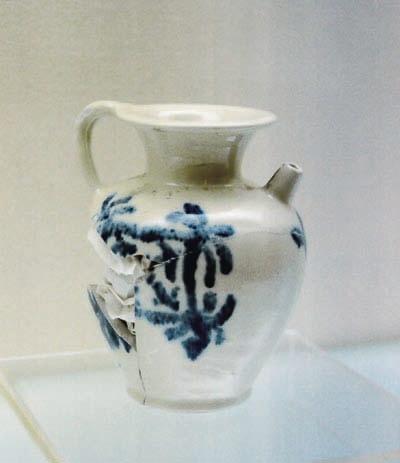

　　瓷器如果在收藏时不慎损坏，切勿自己动手修复。但对那些小毛病可以进行尝试，如炸底、窑裂、冲口。炸底是在瓷器收藏时因外力的打击使器底产生裂纹，通常在3条以上，呈放射线状，多透过胎体。虽在正常保护下裂纹不会加重，但稍有外力便会加重，直至器物完全损坏。对于这种现象，可先行清洗，用棉花条蘸水固定两端，覆在炸底上，然后用浓硫酸滴到棉条上，饱浸度为80%至90%，再用塑料封底。隔日开封，反复几次之后，用无色透明、固化速度快的环氧树脂粘合剂进行封闭。



　　窑裂是器物在烧造过程中出现的缝隙，或在器物腹部，或在底部，由于是器物本身所致，比人为的损伤程度要轻。但也要进行处理，否则在潮湿的保存条件下，会造成胎体的膨胀和收缩不匀，影响其寿命。冲口是器物因外力撞击出现的长短不等的穿透器壁的细纹，此现象多发生在盘、碗类器物上。这种损伤往往是逐渐发展的，即裂纹会自然延长，在外力的震动或冷热骤变的情况下也会继续开裂。由于这种开裂多在器表，在清洗时可用“84消毒液”浸泡，把冲口内的黄渍浸出，然后加以固定，方法同于炸底。为了保证美观，器表不要涂太多的胶。除上述损伤之外，余者皆不可自己动手。



　　陶器收藏品与瓷器收藏品在保养方式上有很多不同，收藏者一定要根据不同的材质来选择合适的保存方式。
