陶瓷是通过工艺过程制作出来的．而不同时期的胎釉原料性能、炼制方法、成型工艺、施釉手法、装烧窑具、烧成窑炉结构、烧成气氛、装饰材料性能及炼制方法、装饰技法等等，并不完全相同．这就必然会留下不同时期的不同工艺痕迹。认识这些工艺痕迹，对于古瓷鉴定与辨伪，有着十分重要的意义。
　　

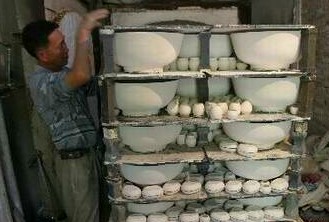

　　以景德镇古代陶瓷制作为例：宋代以单一瓷石成型，烧成温度和烧结程度不如明清；早期碗类仅拉坯、过范、剐足三道工序，有手拉痕迹，不及中后期增加镟坯工序，坯体表面留有刀痕；壶类多拉坯成型，未干时用竹刀压出瓜棱，不很规则；装烧工艺碗盘类早中期多以耐火土(含铁量较高)做成圆饼或圆圈，顶在无釉的圈足内底，吊脚而烧，实物内底留有不规则的“米糊”粘渣；后期采用支圈组合式窑具的覆烧工艺，口沿成为无釉的”芒口瓷”。
　　
　　元代以瓷石加高岭土二元配方制胎，可烧大件器物而不易变形，但由于早期高岭土水洗选矿不精，大件元青花胎体不如明清瓷器细腻。元青花一改宋代以拉坯为主的成型方法．采用过范分段印坯然后泥浆粘接的工艺．瓶罐内壁可见手捺痕迹和分段接坯泥浆挤压痕迹；圈足内底除小件如玉壶春瓶等外，多数为涩底，且由于施釉采用泼釉工艺，釉层有时会出现厚薄不匀现象，釉汁流到底部也需要刮除以防粘连。由于胎体厚重，左手卧撑，右手刮釉不能持久而刮得草率，往往留有未刮净的釉痕。元瓷装烧采用垫饼铺沙工艺，圈足处往往出现粘沙的黑点。元青花以及洪武，永乐、宣德青花的绘制，采用勾线并浓淡拓科技法，两笔之间的重合处料色特深，由于采用西亚进口的“苏麻离青”料，内含一定量的氧化铁，凝聚在料深处往往形成铁锈斑，而且深入胎骨，这与成化以后采用多锰少铁的国产料，并逐步运用勾线分水技法形成鲜明对比，后者料色匀净，几乎不存在铁锈斑。当然明清各期由于青花料来源的不同以及绘制技法的差异，其发色效果并不相同。发色效果其实还与釉料成分、施釉方法、釉层厚薄以及窑炉结构。窑位烧成曲线和烧成气氛甚至气温、气压。湿度有关，特别是釉里红、青花釉里红和铜红釉的发色，后者更起主导作用。
　　
　　洪武青花或釉里红，原材料来源及技术都继承了元代，但釉面泛白黄，釉质普遍欠莹润，发色效果多数欠佳，可能与窑炉结构由龙窑向葫芦窑或马蹄窑转型有关，对于窑温和烧窑气氛的掌握还处在摸索阶段。其露胎的涩底大量出现“火石红”，则与湿泥垫饼装烧有关，升温时垫饼中的水分渗入器底，导致器底始终处于氧化状态，坯体中的氧化铁在这种状态下便形成红色。现代试验证明，湿泥垫饼粘老糠灰装烧坯体，烧成后底部露胎处都会出现“火石红”。
　　
　　永乐、宣德时的瓷器上出现的所谓“桔皮棕眼”，则是由于烧成后期降温加速所致。我们知道，釉在高温下形成液态覆盖在胎表面，而胎内的空气必须冲破釉层泄出，形成一个个气泡。如果降温阶段减缓，气泡周围的釉液会将气泡收缩后所形成的棕眼填满，使釉面光洁，如果快速熄火，因釉液来不及填平而形成所谓的“桔皮纹”，这种情况柴窑中烧成更为明显。
　　
　　成化釉中所使用的二灰(石灰加草木灰配制而成)最少，所用风化程度最适中的瓷石制釉果，加上烧成温度和气氛最佳，所以釉面肥润莹丽，白里微泛青，质如美玉。
　　
　　清三代瓷胎中高岭土含量为历史上最高，烧成温度可达1300摄氏度以上，故瓷胎坚实，胎体薄腻、瓷质精美。
　　
　　限于篇幅，仅举数例以窥全豹。不同时期由于原材料性能和制作工艺不同，瓷器上所留下的工艺痕迹也不同。历史上或近现代的仿古瓷，无论其如何刻意追求仿制品的“乱真”，总是会留下仿制时期的工艺痕迹，准确辨识不同时代的工艺制作所留下的痕迹，有利于解决传统鉴定方法中目测，手触等无法解决的难题，对于断代和辨伪，减少了许多人为的主观因素。从某种意义来说，可以成为鉴定学的一个分支。
