| 网站首页 | 陶瓷艺术文章中心 | 陶瓷工艺美术词典 | 景德镇瓷器款识 | 藏品鉴证实录 | 影视中心 | 景德镇艺术瓷器拍卖指数 | 瓷业纪实 | 了了亭名瓷商城 | 景德镇陶瓷艺术名人录 | 艺术家电话黄页 | 网站导航 | 关于了了亭 |
您现在的位置: 景德镇陶瓷在线 >> 陶瓷工艺美术词典 >> 陶瓷300问 >> 陶瓷工艺 >> 陶瓷词典正文 用户登录 新用户注册
[图文]陶瓷为什么能够透光?           ★★★ 【字体:
陶瓷为什么能够透光?

作者:李申盛    陶瓷词典来源:本站原创    点击数:    更新时间:2006-3-1
“了了亭”您身边的收藏投资顾问,联系方法:邮箱:jdzmc@vip.163.com 电话:13879808411 13207143568


陶瓷为什么能够透光



  透明的物体,光才能通过。在同一种物体入射的光,经过表面反射、内部吸收过程而发生能量损耗,剩下的部分才成为透射光。因而,作为透明体最好是对于光的反射和吸收少的物体。但是,反射是由空气与物体的折射率之差而决定的,是相对的,所以,所谓透明并不是本质性的东西。

    另外,吸收才是决定物体透明性的本质因素。在吸收时,有伴随能量吸收的真吸收和没有能量吸收的散射。所谓真吸收,是指由物质中的电子迁移而发生的光能吸收现象所产生的吸收,是由构成物质的原子种类、结构而决定的,是物质固有的性质。一般,在可见光范围(0.4~0.7微米)虽不具备这种固有吸收,但却是透明所必需的。

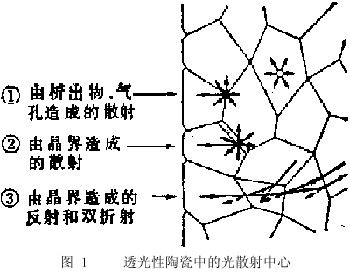

    散射,不产生物质的能量吸收,只发生损失,这就是造成散射光的现象。陶瓷的微观结构,一般除晶粒、晶界以外,还有析出物和气孔构成。光在这样的不均匀介质中通过时,便造成散射。如图1所示,原因有三种:(1)在烧结过程残留下的气孔、由添加剂的偏析或析出而造成的异相、在单一相内的组成梯度等产生的散射;(2)由空位、位错等晶体结构上的不完整性集合体造成的晶界散射;(3)微晶具有光学各向异性时,在晶界等不连续界面上发生反射、折射(双折射)所造成的散射(光学性失配),等。在这三种原因中,光学各向异性体在晶界上发生的光学性失配是物质所固有的,是由材料决定的因素,另外,也是与烧结工艺有关的因素。因而,为了使陶瓷透光,必须是没有光吸收的物质和没有光学各向异性的物质。为使其没有光学各向异性,最好是在晶体结构上形成立方晶系的物质。另外,氧化铝(Al2O3)、氧化铍(BeO)虽然是六方晶系,但在光学上是单轴性结晶,可以使透射光变为散射光而通过。单轴性、双轴性光学各向异性体中,双折射程度很小,接近于各向同性体时,光有可能透过。

    那么,只要将构成上述散射原因的析出物、气孔、以及晶界等进行控制,则如表1所列的许多陶瓷都可以使用光通过。这样,透明性和透光性这两个概念的定义也就可以明确了。在以往所述的陶瓷等的散射性物质中,用透光性(translucent);在橡玻璃那样的没有散射,只有吸收的物质中,用透明性(trasparent)。

   1

组成

晶型

熔点(℃)

制法实例

        压

高温烧成

(℃)

(Kg/cm2

Al2O3

六方

2050

1500

400

1950

BeO

六方

2570

1200

2000

1800

MgO

立方

2800

770

100

1750

CaO

立方

2570

1150

600



Y2O3

立方

2410

900

800

2200

ZrO2

立方

>2700

1300~1750

500~30000

1450

ThO2

立方

3300



2100

MgO·Al2O3

立方

2135



2150

CaF2

立方

1360

900

2600



GaAs

立方

1240

900~1000

600~3000



PlZT



1450

1000~1300

200~600



信息来源:


 本站知识产权受法律保护,提供资源共享,以任何方式转载及引用本站内容,请通知本站,并在醒目位置注明出处!
 本站资源在任何第三方被公布或引用,但没有履行上述义务,本站将依法
《互联网著作权行政保护办法》追究侵权责任。

陶瓷词典录入:李申盛    责任编辑:李申盛

  • 上一篇陶瓷词典:

  • 下一篇陶瓷词典:
  • 发表评论】【加入收藏】【告诉好友】【打印此文】【关闭窗口
    最新热点 最新推荐 相关陶瓷词典
    没有相关陶瓷词典
      网友评论:(只显示最新10条。评论内容只代表网友观点,与本站立场无关!)
