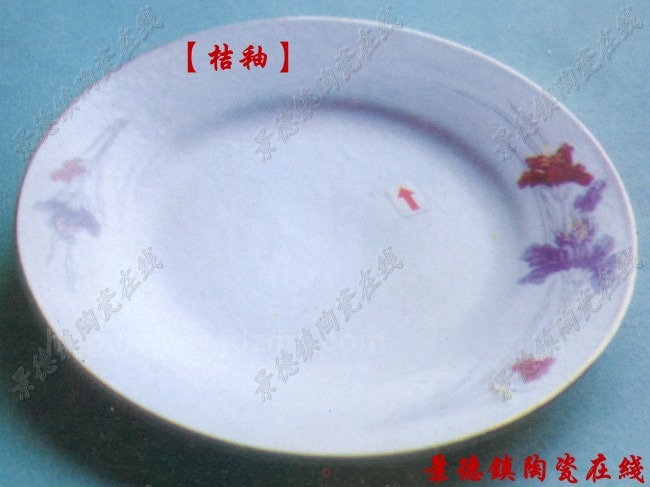

桔釉
    制品釉面类似枯皮状．
    产生原因：
    (1)釉料高温粘度大、流动性差．
    (2)坯体内碳酸盐、有机物在氧化阶段分解不完全，而当釉面熔融后，这些盐类和有机物继续分解产生的气体被封闭在釉面内．
    (3)釉料未充分熔融．
    (4)釉面玻化时升温过急，烧成温度过高，釉面产生沸腾现象．
    解决办法：
    (5）调整釉的配方，适当降低釉料的熔融温度和高温粘度，增加其流动性．
    (2)按照烧成曲线，要求氧化适时且充分，根据釉料的熔融温度适当控制烧成温度，同时严防过火或玻化后，突然升温使釉层沸腾．
